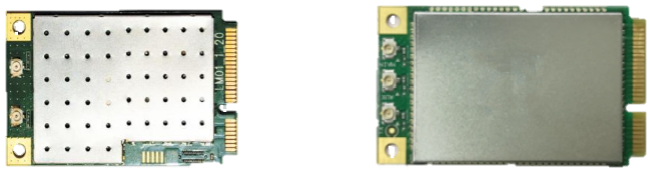

TD-LTE 基带同步模块

TD-LTE 基带同步模块

     综述

     HR-TD-03A模块可以提供TD-SCDMA和TD-LTE网络的高速数据接入服务,支持TD-LTE的Band38、Band39、Band40、Band41和TD-SCDMA下的A频段和F频段。同时支持在无sim卡状态下,自动完成TD-LTE/TD-SCDMA无线网络的小区搜索和无线信令处理,得到精确的TDD上下行时隙Timing、上下行时隙比等信息,通过GPIO接口将上下行时隙指示信号输出。模块与客户应用对接接口为标准Mini PCI-Express接口。

产品详情

一、主要特性
  系统分类  说明

  支持频段                                         TD-LTE

  Band38、Band39、Band40、Band41
  支持频段                                         TD-SCDMA  Band34、Band39
  对接接口  MINI PCIE
  接收灵敏度(dBm)                       TD-LTE  -94
  接收灵敏度(dBm)                       TD-SCDMA  -108
  最大输出电平(dBm)  -20
  功耗 <1w
  工作电压 DC3.3V±10%
  物理尺寸 51mm x 30mm x 5mm
二、功能框图
   下图为TD-LTE数据模块的同步功能框图。同步功能主要有如下几个功能模块实现:
   1. 3G/4G终端基带处理芯片,完成TD-SCDMA/TD-LTE终端基带处理功能;
   2. 3G/4G RF Transceiver电路,支持多频段的射频收发处理;

   3. 内嵌ARM,完成应用层协议处理;


三、TDD同步的工作原理

   在TD-LTE网络下UE开机后的小区搜索流程如下图,先搜索PSS,得到5ms定时信息和PFDM符号时间等,然后搜索SSS,得到10ms定时信息和小区组ID,然后进行更加精确的时间和频率同步。接下来为读取MIB和SIB信息,在SIB信息中得到TDD的上下行时隙比和特殊子帧格式等信息。

四、天线接口说明

    TD基带数据模块上有两个IPX公头封装的天线插座,用于外接主集和分集天线,支持LTE MIMO。标示有&lsquo;main&rsquo;的为主集天线,标示&lsquo;aux&rsquo;的为分集天线。用户可以将外接的或者耦合的主分集天线信号通过射频电缆连接到本模块的主分集天线接口上。考虑到用户设备实际的安装,也可以只连接主集天线。需要注意的是,不可以只用分集天线而不连接主集天线。

   另外,关于接收灵敏度,需要说明的是在TD-LTE 20MHz的MIMO模式下,接收灵敏度为-94dBm(遵循3GPP标准)。如果用户只连接主集天线,那么接收灵敏度为-91dBm。


五、串口引脚定义


   HR-TD-03A模块提供一个UART串行接口,作为数据模块和系统之间的监控通讯接口。用户通过串口使用AT命令可设置模块的搜网顺序,频段等,并能查询获得上下行时隙比、特殊子帧格式,当前频点等信息。

   串口参数:波特率:115200;校验位:NONE;数据位:8位;停止位:1位



SC1894+A2I35H060NR1 Test Report


信号名称

意义

对应

等级标准

UART_TXD数据模块发送数据至系统端Pin463.3V
UART_RXD数据模块发送数据至系统端Pin113.3V
6.Band和频率频点号对应说明


BAND号

最小频率

最大频率

最小频点号

最大频点号

模式
342010 MHz2025 MHz3620036349TD-SCDMA
382570 MHz2620 MHz3775038249TD-LTE
391880 MHz1920 MHz3825038649

TD-SCDMA

or TD-LTE

402300 MHz2400 MHz3865039649TD-LTE
412496 MHz2690 MHz3865041589TD-LTE
