智能屏蔽器

智能屏蔽器

      智能型屏蔽器模块介绍

      智能屏蔽器是基于软件无线电平台,由多路射频电路、SOC子系统、FLASH、DDR3等核心芯片构成,并提供外部常用接口如SD卡、千兆以太网口、串口等。


     产品优势

      本模块有别于传统的模拟屏蔽器,采用了软件无线电平台,对2G/3G/4G全网无线制式进行基站侦测识别,获取基站频点、广播信道/导频信道等信息。根据侦测信息实时生成基带编码调制信号,通过射频链路发射到基站下行频段上。能够以较小的干扰发射功率达到有效屏蔽手机与网络连接的工作,特别是能有效解决LTE手机信号屏蔽难题。

产品详情

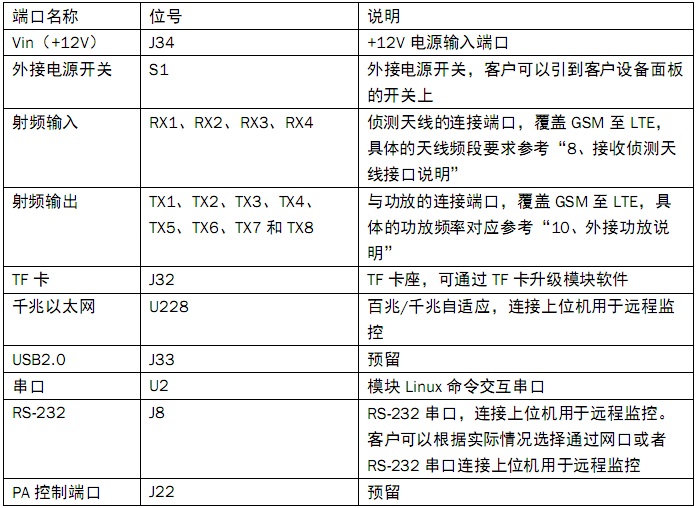

接口说明

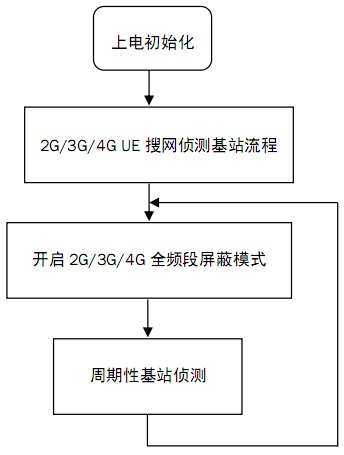

工作流程




无线频段及制式说明


  参数名称
  指标  说明
  工作频段  865~2655MHz  覆盖2G,3G,4G,特殊频段可定制
  射频通道数  4路接受/8路发射
  单通带带宽  40MHz
  侦测天线最大非损坏输入功率  +2dBm  超过此功率可能导致芯片损坏
  对外接口  GPIO/串口/千兆以太网
  工作电压  DC 12V/2A
  工作温度  -30℃~65℃
  模块尺寸  200mm x 184mm



      本模块支持全网制式(2G/3G/4G),包括GSM900/GSM1800/CDMA/WCDMA/TD-SCDMA/TDD-LTE/FDD-LTE。同时支持2.4G频段的WLAN信号屏蔽。在无线频段上支持中国国内所有运营商的频段。如果需要在中国以外地区和国家使用,则需要注意几点:
      1、移动通信制式:2G/3G/4G在全球范围都是符合3GPP标准。因此本模块可以支持全球范围的2G/3G/4G无线制式,不存在在某些国家/地区不兼容网络制式的问题;
      2、无线电频谱规划在不同国家和地区可能有所不同,本模块默认支持中国境内的移动通信频段,对于中国以外的国家/地区,如果移动通信频段超出中国境内频段范围,则客户需要提供相关频段要求给我司,我司通过软件升级即可支持客户的频段要求;


想了解更多信息或者订购产品,请您与厦门市合佳兴销售处联系。
手机:13600975566(微信同号)
QQ: 2355620732

邮箱:zf@hjx.cn
