MiniTRX-Z

MiniTRX-Z

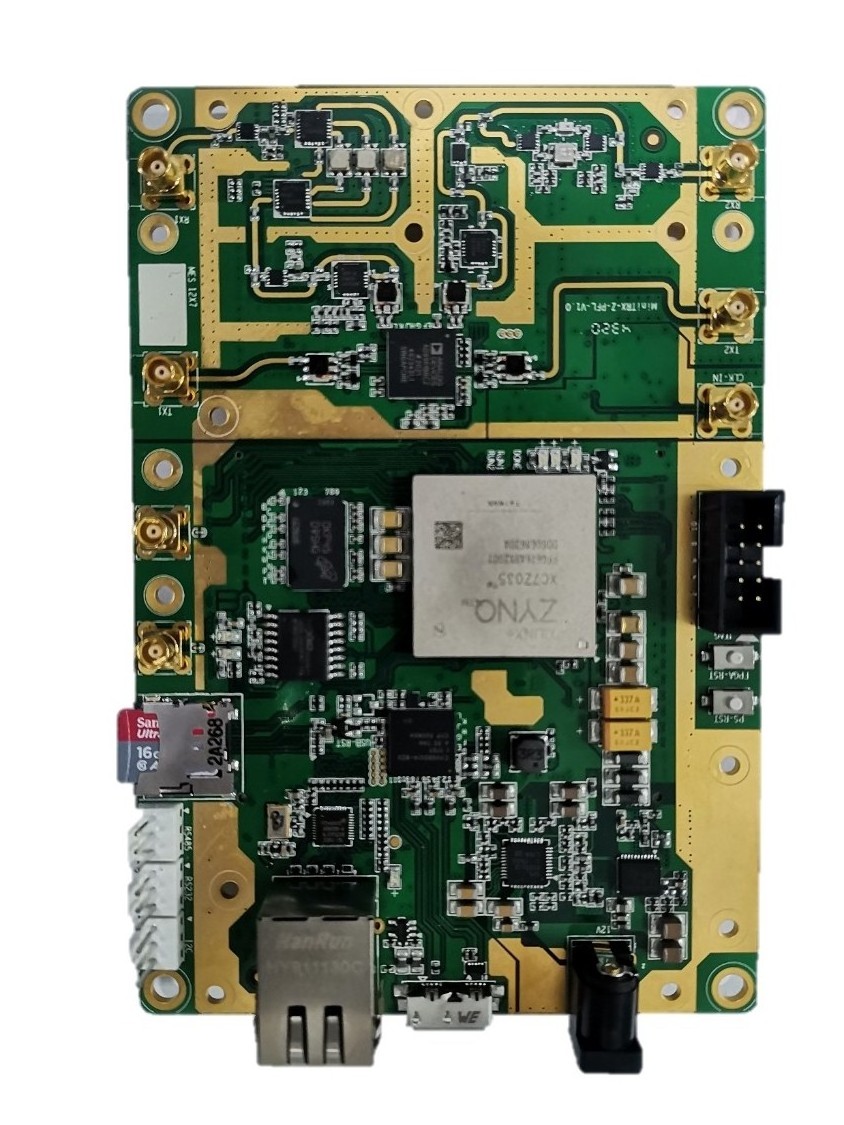

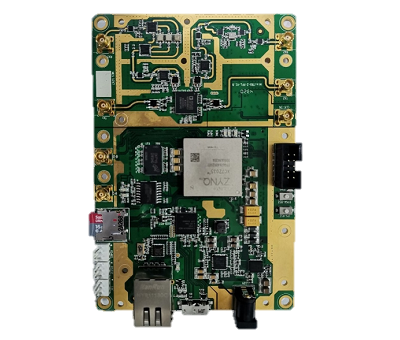

MiniTRX-Z is 是合佳兴推出的一款基于ADI公司AD9361芯片的低功耗小尺寸电路板,可显著缩短用户产品的设计周期。
HJX MiniTRX-Z has been added to ADI's RadioVerseTM 3rd Party Reference Designs and Hardware

产品详情


  主要参数:


-          低功耗,可进行原型验证和最终产品开发

-          FPGA芯片:Xilinx Zynq XC7Z035-2FFG676I

-          DDR芯片:1GB DDR3

-          FLASH芯片:256Mb QSPI

-          存储接口:microSD

-          网口:10/100/1000M

-          USB接口:USB 3.0

-          通信接口:RS232/RS422/IIC

-          传感器:温湿度传感器

-          用户接口:GPIO

-          接收LNA 范围:2 GHz~6 GHz

-          RF数字步进衰减(DSA)范围:0~ 31.5 dB(1MHz to 4GHz),步进0.5 dB

-          直通LNA DSA 支持输入输出范围:70MHz ~ 6.0 GHz

-          尺寸大小: 120mm*75mm



\

  MiniTRX-Z 开发流程

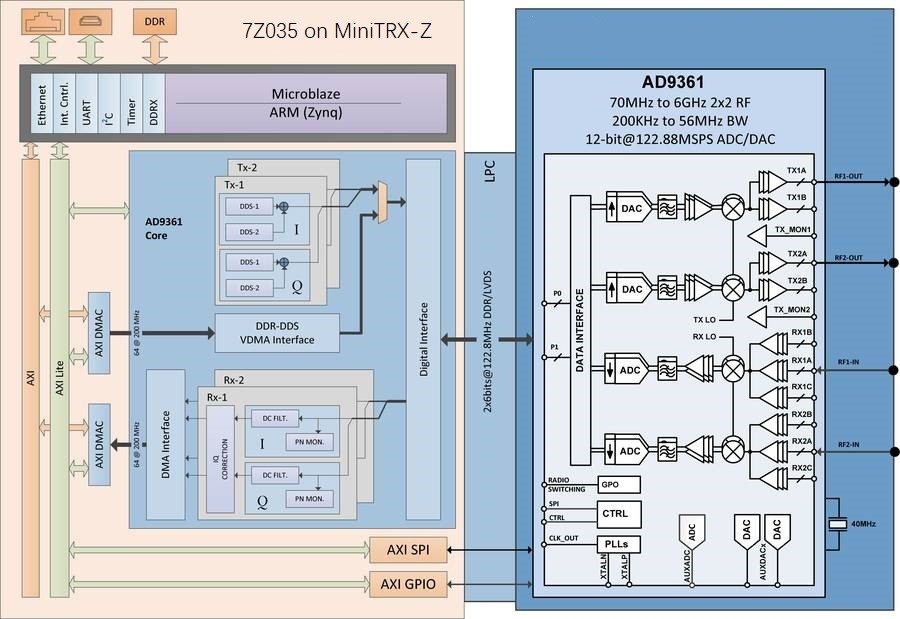

  开发流程实现了AD9361射频收发机之间的数据接口,通过该数据接口,基带信号混合到射频,实现从发射机到接收机的空中回送。AD9361和Zynq SoC之间的数据路径和控制信号如下图所示。
  -  MiniTRX-Z No-OS 软件:基于 ADI的 AD9361 No-OS API Branch 2017_R1

\

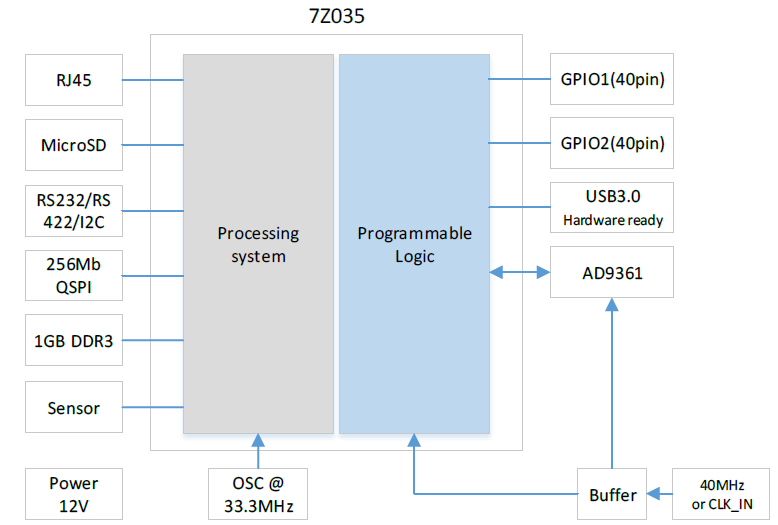

 MiniTRX-Z Interface
 \

(1)     IPEX AD9361 RX1

(2)     IPEX AD9361 TX1
(3)     IPEX AD9361 TX2
(4)     IPEX AD9361 RX2
(5)     IPEX CLK_IN ( 可选外参考时钟)
(6)     JTAG
(7)     Power 12V
(8)     USB3.0
(9)     RJ45
(10)   I2C
(11)   RS232
(12)   RS422
(13)   MicroSD

 入门指南
 本指南将向您展示如何设置MiniTRX-Z板和您的计算机开始。
 MiniTRX-Z Getting Started Guide v1.1.pdf
