一、HJX-AD9371-SDR系统框架如下:
二、核心芯片:AD9371
●双通道差分发射器(Tx)
●双通道差分接收器(Rx)
●具有2个输入的观测接收器(ORx)
●具有3个输入的嗅探器接收器(SnRx)
●可调范围:300MHz至6000MHz
●Tx合成带宽(BW):250MHz
●Rx带宽:8MHz至100MHz
●支持频分双工(FDD)和时分双工(TDD)工作模式
●完全集成的独立小数N分频射频(RF),用于Tx、Rx、ORx和时钟生成
●JESD204B数字接口
三、主要器件与接口:
-AD9371DualRFTransceiverwithORX
-XilinxArtix-7FPGA
-AtmelARM9
-ADI高效率电源解决方案(ADP5054、ADP1741、ADP125等ADI电源芯片)
-ADIAD9528时钟芯片
-SFP高速光纤口
-丰富的接口(以太网、USB、RS232、RS485等)
相关的电路组成如下:
1、射频部分:采用ADI最先进的RFTransceiverAD9371,整个RF部分具有超高的集成度和灵活高性能的特点。该芯片支持接收100MHz、发射250MHz的带宽以及300MHz到6GHz的RF接收发射频率范围。射频链路上的LNA、DSA、滤波器和GAINBLOCK配合AD9371,提供了优异的系统射频性能。同时也可通过MMCX射频接口直接评估AD9371的射频性能。开发板预留DPD反馈通道(ORX端),方便客户自行开发DPD算法。反馈端的射频开关用于启用芯片的外部校正功能,能够获得更好的本振校正性能。
2、ClockDriver:由ADI集成JESD204BSYSREF发生器的时钟发生器AD9528给整个系统提供时钟。支持远端光纤时钟恢复,便于通信系统的近远端同步。
3、主控单元:HJX-AD9371-SDR上使用Atmel的ARM9芯片。AD937X芯片和AD9528芯片通过ARM9上运行的嵌入式linux配置。用户可通过串口在上位机上与HJX-AD9371-SDR开发平台进行参数设置等交互。
4、PowerSolutions:采用ADI公司高效的电源方案,包括ADP5054、ADP1741、ADP125等芯片,使HJX-AD9371-SDR平台能够高效稳定运行。
5、数字信号处理单元:采用Xilinx新一代的Artix-7系列FPGA,具有丰富的DSP与Logic资源,同时兼容7A100T/7A200T,方便客户根据具体项目情况进行选择。相关可变参数(包括FPGA内各个模块的功能选择,外围DSA芯片衰减,AD9371芯片频点等),可通过串口在上位机上直接修改。以下是当接收122.88M数据速率,发射245.76M数据速率时的FPGA框架,当收发相同数据速率时,不需要上变模块(Up2)。DATACAPTURE模块可选择抓取RX/TX/ORX一定深度的数据,通过ARM传输到上位机,便于用户直接在matlab上做频谱分析。MUX模块可选择发射端输出的信号来源,包括FPGA的DDS单音输出、RX端信号、ORX端信号。
四、性能测试
如下是LO及镜像抑制指标与TDD-LTEEVM测试(更详细的测试内容请联系我们)
1.LO 及镜像抑制指标
测试条件:信号源输入单音信号功率-14dBm,经过HJX-AD9371-SDR开发板后,输出至频谱仪的功率为-5dBm。

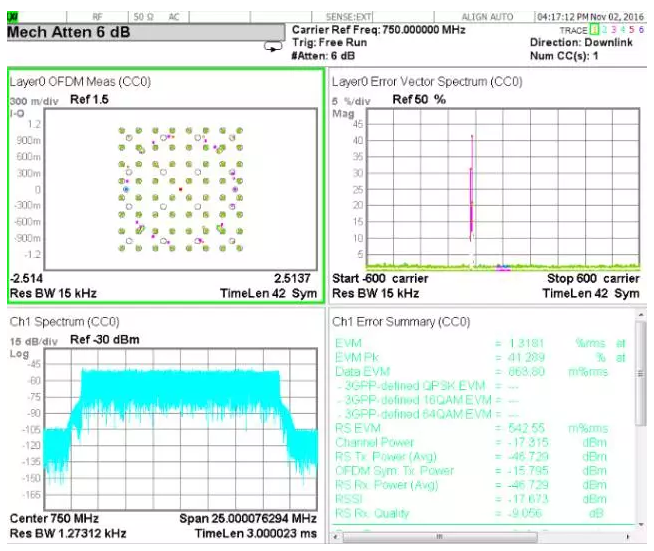

2.EVM指标
测试条件:信号源输入20MHz TDD-LTE信号,功率为-24dBm,经过HJX-AD9371-SDR开发板后,输出至频谱仪的功率为-15dBm。
五、应用场景:
- 无线直放站
- 数字光纤直放站
- 3G/4G微基站和宏基站(BTS)
- 3G/4G多载波微微蜂窝
- FDD和TDD有源天线系统
- 微波非视距(NLOS)回程系统
- 5G原型
