HJX-ADRV9009-X2

HJX-ADRV9009-X2

       ADRV9009是一款高集成度射频(RF)捷变收发器,也是业界首款支持现有全部蜂窝标准的RF收发器,提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。

       该款收发器提供两倍于前代器件的带宽(200 MHz),可取代多达20个器件,功耗降低一半,封装尺寸减小60%。凭借行业领先的性能以及更小的尺寸、重量与功耗,ADRV9009收发器能够满足新兴5G无线基础设施设备以及航空航天系统严苛的天线密度和扩展网络容量要求。

       厦门市合佳兴( HJX )作为ADI的合作伙伴,结合RadioVerseTM技术推出 HJX-ADRV9009-X2,将协助客户更快速、更轻松、低风险地开发出特性和功能比以前更强大的系统。

HJX-ADRV9009-X2 已入选 ADI RadioVerseTM  第三方参考设计

产品详情

一 . HJX-ADRV9009-X2系统框图说明

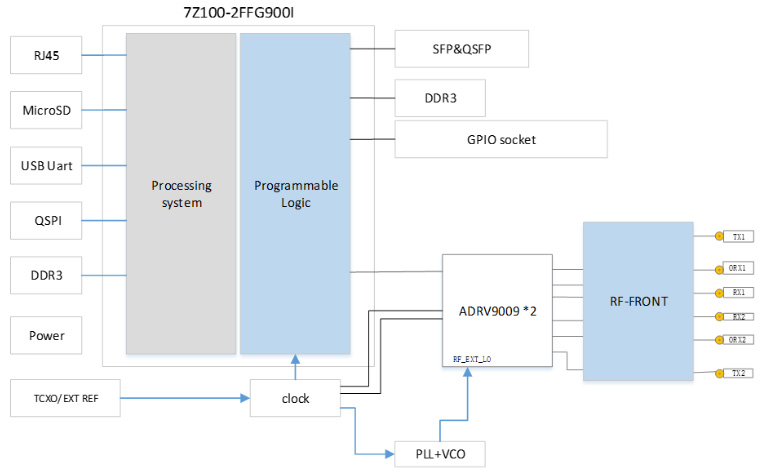

       HJX-ADRV9009-X2具有高度可定制性,可为各种应用提供宽带宽和调谐范围。 它包含2颗宽带ADRV9009双收发器,配合一颗Xilinx Zynq7000可编程SOC XC7Z100FF900,使得整个平台获得了强大的数据处理能力。同时, 配备 1GB DDR3专用于SOC编程系统部分,配置1GB DDR3专用于SOC可编程逻辑部分,为开发定制应用提供了很大的灵活性。 另外,提供了256Mb闪存用于数据存储,预留可通过SD卡启动系统的附加选项。

      HJX-ADRV9009-X2支持板级及板间相位同步功能,通过40G QSFP或10G SFP传输高速数据,多块板卡可以快速搭建5G大规模MIMO或者相控阵系统,极大方便客户评估。 ADRV9009收发器包括集成的LO和相位同步,使用ADI高性能低抖动AD9528器件,通过时钟树结构保持整体系统频率和相位同步,使其成为需要与大量通道进行RF相位对齐的应用的理想选择。

       HJX-ADRV9009-X2的射频前端部分,为ADRV9009 RX QEC、TX QEC及LO Leakage calibration提供硬件支持。同时,板卡射频路径串接MM8430-2610射频接头,在不改变电路结构的前提下,就可直接对ADRV9009芯片的输入输出射频性能进行评估。

        HJX-ADRV9009-X2具有广泛的I / O功能,可以使用各种高速I / O,包括40G QSFP +,10G SFP +,千兆以太网功能。 另外,从FPGA的不同BANK额外引出80 pin GPIO管脚,用于与外界模块的通信。

       HJX-ADRV9009-X2准产品化的电路设计思想及编程逻辑,可以使客户轻松评估设计,然后将其无缝集成到定制载体中以进行进一步的原型设计,缩短最终产品上市时间。


二 . HJX-ADRV9009-X2系统技术规格

  技术规格  典型值

 频率调谐范围

75MHZ-600OMHZ
  最大RX带宽200MHZ
  最大TX带宽

450MHZ

  最大ORX带宽450MHZ
  ADC/DAC精度16bit/14bit
  尺寸150mm*190mm
  工作电压12V
  RF接口类型(MCX)4xTX ports

4xRX ports

4xORX ports

External LO input

External REF clock input

SYSREF input


三、HJX-ADRV9009-X2接口规格

1. 输入(接收):MCX-KE(4个);
2. 输出(发射):MCX-KE(4个);
3. 反馈通道(接收):MCX-KE(4个);
4. 外部时钟输入接口:MCX(1个);
5. 外部本振输入接口:MCX(1个);
6. 时钟芯片输出接口:MMCX-KE(1个);
7. 千兆网口:RJ45(1个);
8. SD卡座:Micro SD(1个);
9. 10G光模块接口:SFP(2个);
10. 40G 光模块接口:QSFP(1个);
11. JTAG接口:2X7_2.00mm(1个);
12. USB-UART接口:Mini-USB(1个);
13. 电源接口:VH3.96mm 2pin(1个)、DC-005(1个);
14. 矩阵连接器40Pin:61082-04(2个)

四、RF-TX链路的RF性能

1. LO 及镜像抑制指标
       测试条件:单音信号模式,输入频率设置2080MHZ,信号源输入功率为-12dBm,经过HJX-ADRV9009-X2开发板后,输出至频谱仪的功率为-4.13dBm。

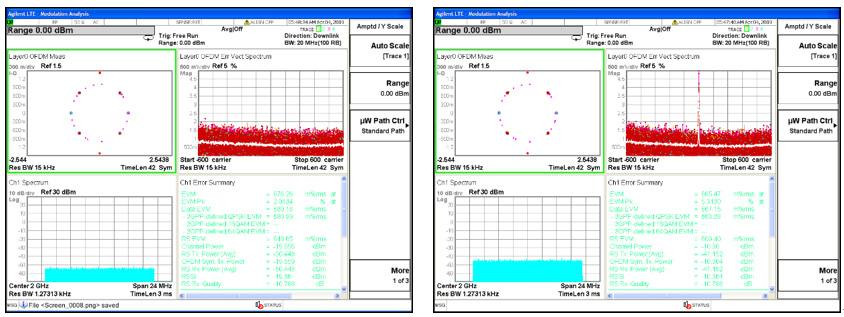

2.EVM
       测试条件:FDD-LTE信号模式,20MHZ带宽,信号源输入功率为-19dBm,经过HJX-ADRV9009-X2开发板后,输出至频谱仪的功率为-10.3dBm,EVM指标基本没有劣化。



五、HJX-ADRV9009-X2应用场景

• 3G/4G/5G TDD macro cell base stations
• TDD active antenna systems
• Massive MIMO
• Phased Array Radar
• Electronic Warfare
• Military Communications
• Portable test equipment
