      随着Mass MIMO应用的深入发展,对系统的面积、功耗、通道间的匹配及隔离提出了更大的挑战。

     ADRV9029是ADI的第四代宽带RF收发器,采用最新的28nm制程,与上一代产品ADRV9009相比,在相同功耗的条件下将集成度提高了2倍,提升了无线电密度,以支持更多天线。同时,芯片制程工艺的改进也提升了芯片端口间的隔离度。很适合做Mass MIMO应用。


     ADRV9029支持频分双工(FDD)和时分双工(TDD)标准,可以帮助简化3G/4G/5G应用的设计,同时降低系统功率、大小、重量和成本。


     ADRV9029用于支持基站应用,包括单标准和多标准3G/4G/5G宏单元基站、大规模MIMO (M-MIMO)和小蜂窝系统。


     ADRV9029是ADRV9026的DFE版本型号,其内部集成了DPD和CFR功能,在无线基站应用中,4个通道可以为FPGA节省大约7W的功耗,同时可以节省大量的FPGA资源。


     厦门市合佳兴( HJX )作为ADI的合作伙伴,结合RadioVerseTM技术推出 HJX-ADRV9029-SDR,将协助客户更快速、更轻松、低风险地开发出特性和功能比以前更强大的系统。


产品详情

一、HJX-ADRV9029-SDR系统框图


     HJX-ADRV9029-SDR具有高度可定制性,可为各种应用提供宽带宽和调谐范围。它包含1颗宽带ADRV9029双收发器,配合一颗Xilinx Ultrascale Zynq可编程SOC XCZU11EG,使得整个平台获得了强大的数据处理能力。同时, 配备 1GB DDR4专用于SOC编程系统部分,配置512MB DDR4专用于SOC可编程逻辑部分,为开发定制应用提供了很大的灵活性。 另外,提供了32GB EMMC用于板载数据存储,以及一个Nor Flash 64Mb 的用户Flash,并预留可通过SD卡启动系统的附加选项。

    HJX-ADRV9029-SDR的时钟电路部分,选用AD9545作为主时钟芯片,再辅之时钟Buffer扩展时钟路数。值得一提的是,AD954X系列芯片是支持同步源输入的,如GPS秒脉冲,IEEE1588等。

    HJX-ADRV9029-SDR的射频前端部分,为ADRV9029 RX QEC、TX QEC及LO Leakage calibration提供硬件支持。同时,接收电路部分提供了前置LNA和DSA,可保证较好的接收灵敏度及动态范围;发射电路部分提供了Gain Block,可以保证较高的输出信号功率。

    HJX-ADRV9029-SDR外部本振电路只是做了硬件预留,暂不支持外部本振功能。因API还未开放ADRV9029芯片的外部本振功能,待ADI的相关API后续开放后,用户可自行开发该部分功能。

    HJX-ADRV9029-SDR具有丰富的硬件接口,包括QSFP、TF卡、USB2.0、千兆以太网、电源开关、Mini-USB下载器及调试口等。预留了一个40G QSFP硬件接口,便于用户后续开发高速传输接口,用于传输数据;预留了36路GPIO管脚,可用于与外界模块的通信;集成了Xilinx FPGA下载器功能,可以轻松实现FPGA程序下载及串口通信功能。

    HJX-ADRV9029-SDR准产品化的电路设计思想及编程逻辑,可以使客户轻松评估设计,然后将其无缝集成到定制载体中以进行进一步的原型设计,缩短最终产品上市时间。


二、HJX-ADRV9029-SDR系统技术规格

技术规格典型值
频段调谐范围75MHz ~ 6 GHz
RX 带宽200 MHz
TX 带宽450 MHz
ORX带宽450 MHz
操作模式TDD/FDD
ADC/DAC16 bit/14 bit
尺  寸184*255mm
工作电压12V
RF 接口类型(MCX)

4xTX ports

4xRX ports

4xORX ports

参考时钟输入

触发输入

PPS输入

说明:根据不同的应用频段,需要选择相应的射频巴仑,巴仑封装是0805。板卡默认出厂巴仑型号是HHM1525。


三、HJX-ADRV9029-SDR接口规格

a)   输入(接收):MCX-KE(4个);

b)   输出(发射):MCX-KE(4个);

c)   反馈通道(接收):MCX-KE(4个);

d)   外部时钟输入接口:MCX-KE(1个);

e)   外部本振输入接口:MCX-KE(2个),预留;

f)   千兆网口:RJ45(1个);

g)   SD卡座:Micro SD(1个);

h)   40G 光模块接口:QSFP(1个);

i)   USB-UART接口&JTAG接口:Mini-USB(1个);

j)   电源接口:VH3.96mm 2pin(1个);

k)   PHD2.0连接器:2X10PIN(2个)。


四、HJX-ADRV9029-SDR测试数据

4.1. 带内杂散

测试条件:单音信号模式。由信号源提供信号,经过HJX-ADRV9029-SDR开发板后,输出至频谱仪,观测频谱情况,如下图。



4.2. 频率响应



4.3. 相位噪声测试



4.4.时延

测试条件:CDMA导频信号模式,信号源输入功率为-35dBm,经过HJX-ADRV9026-SDR开发板后,输出至频谱仪,经测试总时延为1.38us(含测试系统时延0.36us)。



4.5.ACPR

测试条件:HJX-ADRV9026-SDR设置条件,RX本振设置为2595MHz,TX本振设置为2595MHz,TX衰减值为10dB。FDD-LTE信号模式,输入频率设置2595MHZ,信号源输入功率为-32.5dBm,经过HJX-ADRV9026-SDR开发板后,输出至频谱仪的功率为-3.3dBm。


更多的测试数据,请联系合佳兴各区域销售经理索取。


五、HJX-ADRV9029-SDR系统评估框图

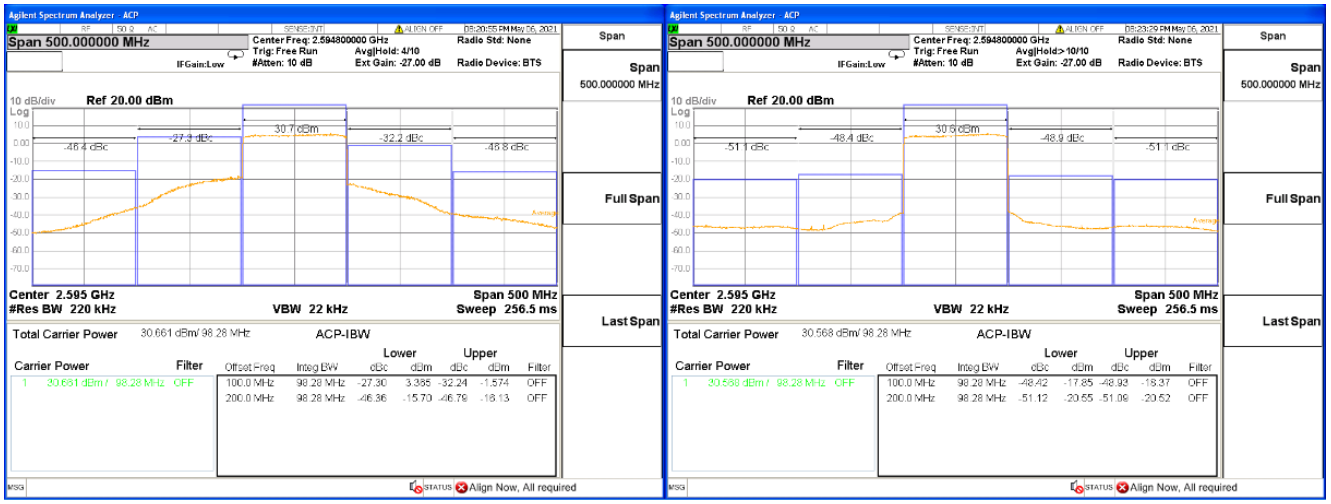

测试案例1  华太品牌PA。下图为ACPR校正前后的对比数据。

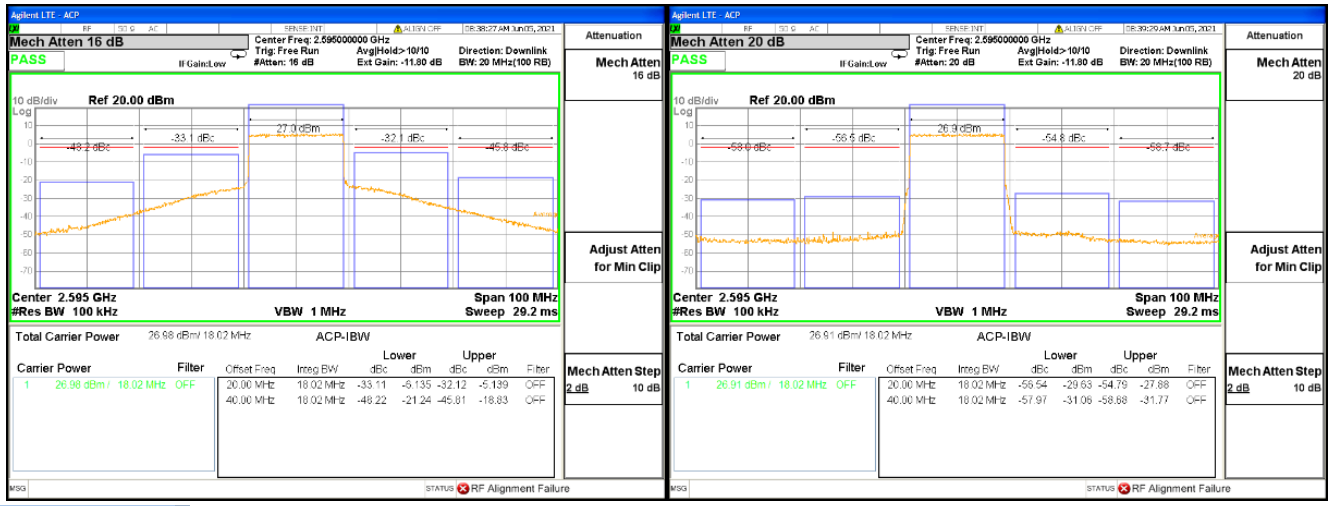

测试案例2 普能品牌PA

l  ACPR



l  EVM



六、HJX-ADRV9026-SDR应用场景

•3G/4G/5G macro cell base stations

•TDD active antenna systems

•Massive MIMO


七、联系方式
