HJX-ADRV9026-SDR

HJX-ADRV9026-SDR

      随着Mass MIMO应用的深入发展，对系统的面积、功耗、通道间的匹配及隔离提出了更大的挑战。


      ADRV9026是ADI的第四代宽带RF收发器，采用最新的28nm制程，与上一代产品ADRV9009相比，在相同功耗的条件下将集成度提高了2倍，提升了无线电密度，以支持更多天线。同时，芯片制程工艺的改进也提升了芯片端口间的隔离度。很适合做Mass MIMO应用。


      ADRV9026支持频分双工(FDD)和时分双工(TDD)标准，可以帮助简化3G/4G/5G应用的设计，同时降低系统功率、大小、重量和成本。


      ADRV9026用于支持基站应用，包括单标准和多标准3G/4G/5G宏单元基站、大规模MIMO (M-MIMO)和小蜂窝系统。


      厦门市合佳兴( HJX )作为ADI的合作伙伴，结合RadioVerseTM技术推出 HJX-ADRV9026-SDR，将协助客户更快速、更轻松、低风险地开发出特性和功能比以前更强大的系统。


产品详情

一、HJX-ADRV9026-SDR系统框图

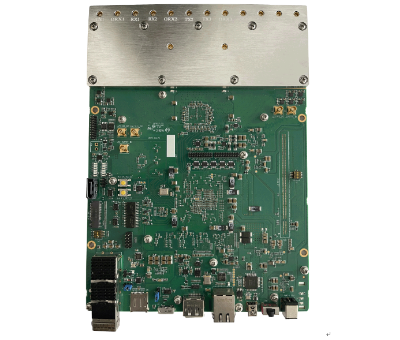

       HJX-ADRV9026-SDR具有高度可定制性，可为各种应用提供宽带宽和调谐范围。它包含1颗宽带ADRV9026双收发器，配合一颗Xilinx Ultrascale Zynq可编程SOC XCZU11EG，使得整个平台获得了强大的数据处理能力。同时， 配备 1GB DDR4专用于SOC编程系统部分，配置512MB DDR4专用于SOC可编程逻辑部分，为开发定制应用提供了很大的灵活性。 另外，提供了256Mb闪存用于数据存储，预留可通过SD卡启动系统的附加选项。

       HJX-ADRV9026-SDR板级预留了40G QSFP硬件接口，便于用户后续开发高速传输接口，用于传输数据。

HJX-ADRV9026-SDR的射频前端部分，为ADRV9026 RX QEC、TX QEC及LO Leakage calibration提供硬件支持。同时，接收电路部分，提供了前置LNA，可保证较好的接收灵敏度；发射电路部分，提供了Gain Block，可以保证较高的输出信号功率。

       HJX-ADRV9026-SDR具有广泛的I / O功能,可以使用各种高速I / O，包括QSFP28、TF卡、USB2.0、千兆以太网、电源开关、Mini-usb下载器及调试口等。 另外，从FPGA的HD BANK额外引出GPIO管脚，用于与外界模块的通信。

HJX-ADRV9026-SDR暂不支持外部本振功能。因API还未开放ADRV9026芯片的外部本振功能，HJX-ADRV9026-SDR外部本振电路只是做了硬件预留，待后续ADI的API可以支持外部本振功能时，用户可自行开发该部分功能。

       HJX-ADRV9026-SDR在硬件上兼容ADRV9029的设计，将ADRV9026芯片替换为ADRV9029芯片，只要在软件上开启相应的API，就可以实现DPD功能，极大地提升功放的线性和效率。

       HJX-ADRV9026-SDR准产品化的电路设计思想及编程逻辑，可以使客户轻松评估设计，然后将其无缝集成到定制载体中以进行进一步的原型设计，缩短最终产品上市时间。


二、板卡参数

技术规格典型值
频段调谐范围75MHz ~ 6 GHz
RX 带宽200 MHz
TX 带宽450 MHz
ORX带宽450 MHz
操作模式TDD/FDD
ADC/DAC16 bit/14 bit
尺  寸184*255mm
工作电压12V
RF 接口类型（MCX）

4xTX ports

4xRX ports

4xORX ports

参考时钟输入

触发输入

PPS输入

说明：根据不同的应用频段，需要选择相应的射频巴仑，巴仑封装是0805。板卡默认出厂巴仑型号是HHM1525。


三、HJX-ADRV9026-SDR接口规格

a)   输入（接收）：MCX-KE(4个)；

b)   输出（发射）：MCX-KE(4个)；

c)   反馈通道（接收）：MCX-KE(4个)；

d)   外部时钟输入接口：MCX-KE（1个）；

e)   外部本振输入接口：MCX-KE（2个）,预留；

f)   千兆网口：RJ45（1个）；

g)   SD卡座：Micro SD（1个）；

h)   40G 光模块接口：QSFP(1个）；

i)   USB-UART接口&JTAG接口：Mini-USB（1个）；

j)   电源接口：VH3.96mm 2pin（1个）；

k)   PHD2.0连接器：2X10PIN（2个）。


四、HJX-ADRV9026-SDR测试数据

4.1. 带内杂散

测试条件：单音信号模式。由信号源提供信号，经过HJX-ADRV9026-SDR开发板后，输出至频谱仪，观测频谱情况，如下图。



4.2. 频率响应



4.3. 相位噪声测试



4.4.时延

测试条件：CDMA导频信号模式，信号源输入功率为-35dBm，经过HJX-ADRV9026-SDR开发板后，输出至频谱仪，经测试总时延为1.38us（含测试系统时延0.36us）。



4.5.ACPR

测试条件：HJX-ADRV9026-SDR设置条件，RX本振设置为2595MHz，TX本振设置为2595MHz，TX衰减值为10dB。FDD-LTE信号模式，输入频率设置2595MHZ，信号源输入功率为-32.5dBm，经过HJX-ADRV9026-SDR开发板后，输出至频谱仪的功率为-3.3dBm。


更多的测试数据，请联系合佳兴各区域销售经理索取。


五、HJX-ADRV9026-SDR应用场景

•3G/4G/5G macro cell base stations

•TDD active antenna systems

•Massive MIMO


六、联系方式

想了解更多信息或者订购产品，请您与厦门市合佳兴销售处联系。
手机：13600975566(微信同号）
QQ: 2355620732

邮箱：zf@hjx.cn
